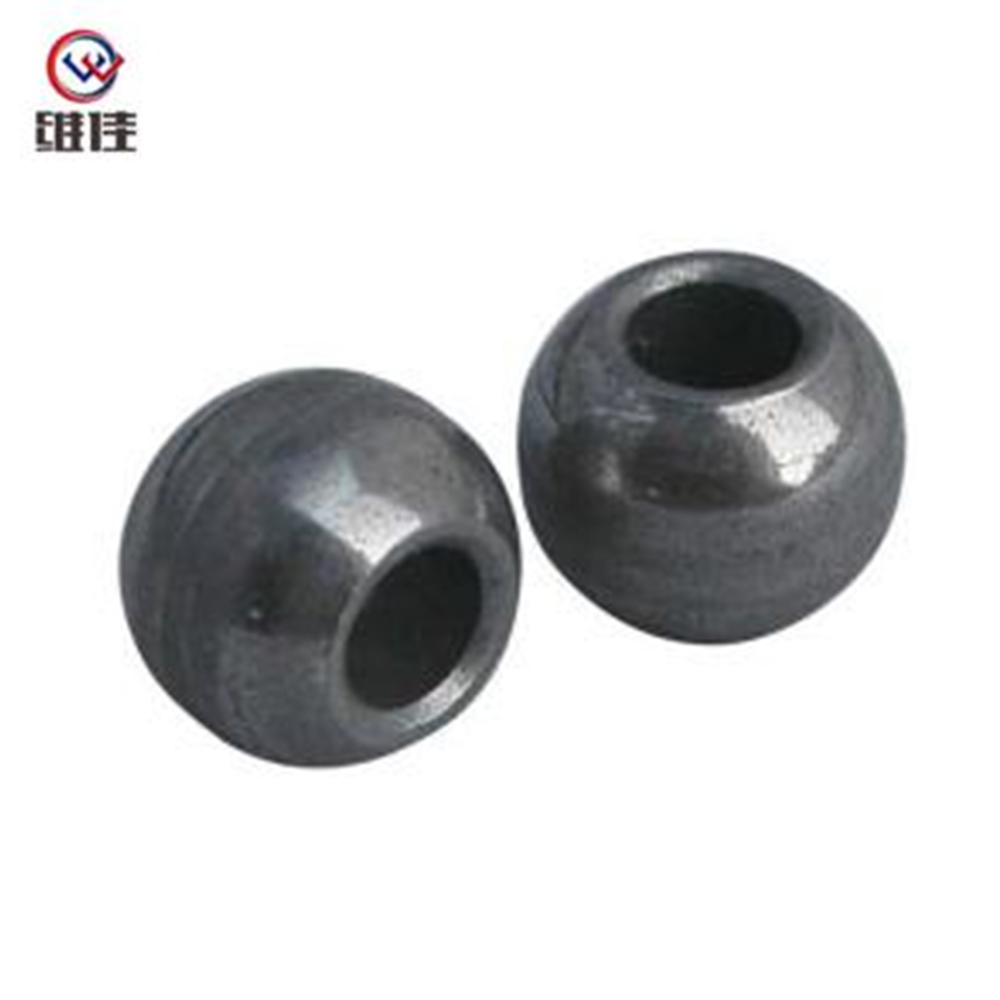

粉末冶金零件 高精度粉末冶金组件 (A3678)

核心优势

尺寸与公差	等级：IT7
	（同心度 ≤ 0.03mm）
材质	铁粉材料，成本低、来源广
润滑性能	自润滑设计，工作时无需额外加油
质量保障	10年产品质量保修

为什么选择粉末冶金青铜轴套？

告别频繁加油与磨损异响。
序号	传统铸铜 / 机加工轴套		粉末冶金青铜轴套
1	润滑问题	需要定期人工加油，维护成本高	自润滑	润滑油储存在孔隙中，运行时自动形成油膜
2	磨合问题	初期磨合阶段容易产生金属碎屑，可能污染系统	磨合期短	预先含浸润滑油，启动更平稳，并能保护配合轴
3	成本与效率	材料浪费较大，加工工序繁多	近净成形	材料利用率超过95%，综合成本降低30%
4	设计自由度	复杂油路 / 结构难以实现	结构一体成形	可轻松集成油槽、法兰和异形孔

在风扇与冰箱中的应用

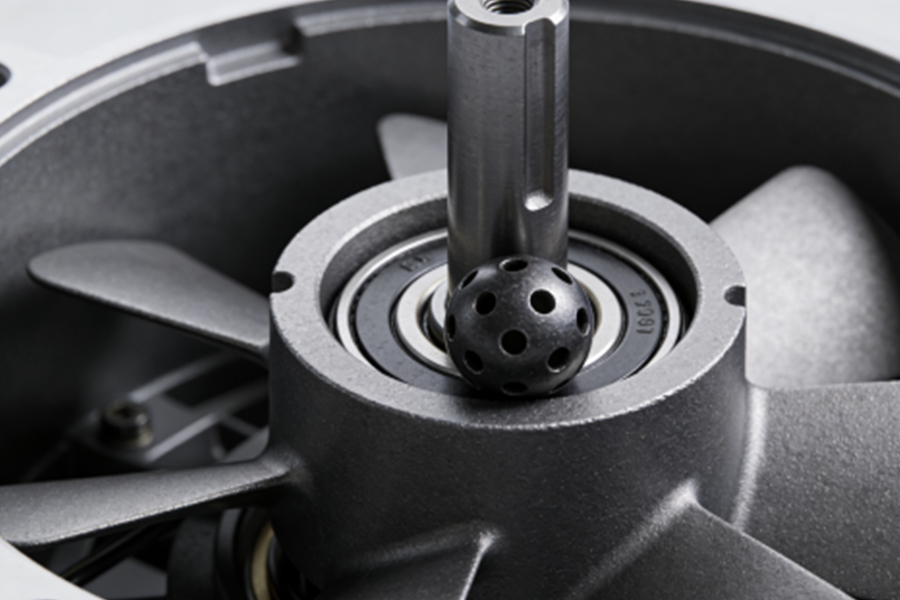

1. 在电风扇中的应用

该粉末冶金球面轴套作为电风扇（包括吊扇、落地扇和塔扇）的核心定位与传动部件，主要应用于风扇头摆动机构和电机轴承座：

摆动机构：安装在风扇头俯仰及左右摆动驱动连杆的连接部位，其高精度同心度（烧结后 ≤0.06mm）以及含油自润滑设计（SHC 626 润滑油）可确保风扇头摆动平稳、低噪音，避免长期运行过程中出现卡滞或异响。

电机轴支撑：作为风扇电机辅助轴的小型轴承套，其 φ13.7±0.10mm 的球面配合面能够与电机轴紧密贴合，减少旋转摩擦，提高风扇电机的能效，并延长传动结构的使用寿命。

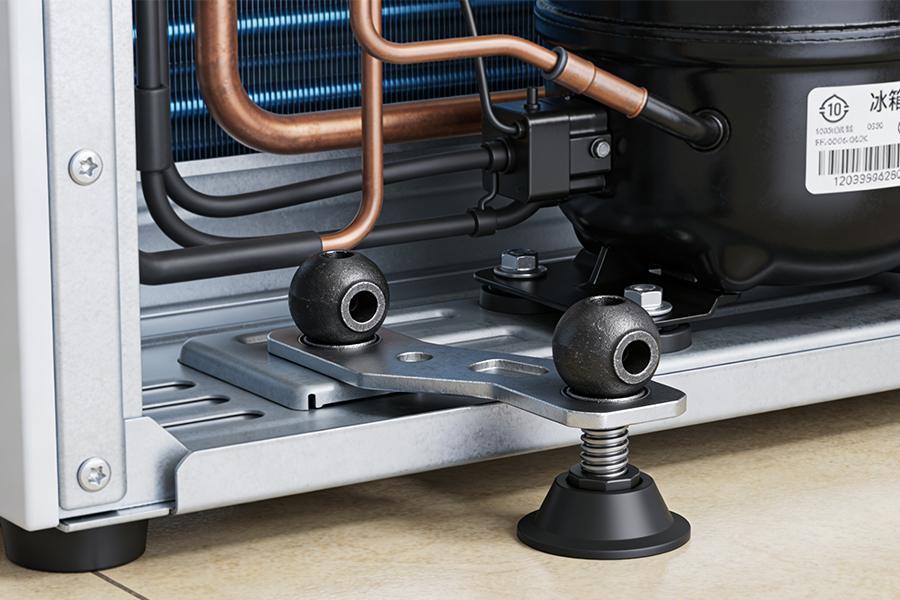

2. 在冰箱中的应用

在冰箱（家用冰箱和商用冰箱）中，ZOB-97 零件主要应用于冰箱门铰链调节机构和压缩机减振联动结构：

门铰链调节：嵌装于冰箱门上下铰链转轴位置，其内外角 0.4×45° 倒角设计和严格的尺寸公差（总高度 10.40±0.05mm）可确保冰箱门开关顺畅、对位准确，防止因铰链磨损导致的门体下垂或密封失效。

压缩机减振：安装于压缩机减振支架连接杆端部，粉末冶金材料本身的减振性能以及含油润滑耐磨特性，可减少压缩机振动向冰箱箱体的传递，从而降低冰箱运行噪音，提升用户使用体验。

请选择您所需的规格和公差范围，或发送图纸给我们以获取进一步定制服务。

序号	ID	S	L
1	8	16	11
2	10	15	11
3	6.35	11.6	9
4	6	10.4	7
5	7	14	10
6	3.17	10	7
7	5.5	10.6	7
8	9.5	18	12
9	6	11.1	9
10	7	14	10
11	6.35	14	9
12	7	15.2	10.8
13	6.35	15	9
14	6.35	14.7	11.4
15	9	15.5	10
16	6	13.4	10
17	12.7	21.4	15
18	7	14.4	10.5
19	6	14	10
20	8	15.4	11
21	12	21	14

尺寸	ID	ID	ID	ID	OD	OD	OD	OD	L	L	IT6	IT7	IT8	IT9	IT10
	E7	F7	F8	G7	r7	r8	s7	s8	JS13	JS14
0-3	24	16	20	12	20	24	24	28	±0.07	±0.125	6	10	14	25	40
	14	6	6	2	10	10	14	24
3-6	32	22	28	16	27	33	31	37	±0.09	±0.15	8	12	18	30	48
	20	10	10	4	15	15	19	19
6-10	40	28	35	20	34	41	38	45	±0.11	±0.18	9	15	22	36	58
	25	13	13	5	19	19	23	23
10-14	50	34	43	24	41	50	46	55	±0.135	±0.215	11	18	27	43	70
	32	16	16	6	23	23	28	28
14-18	50	34	43	24	41	50	46	55	±0.135	±0.215
	32	16	16	6	23	23	28	28
18-30	61	41	53	28	49	61	56	68	±0.165	±0.26	13	21	33	52	84
	40	20	20	7	28	28	35	35
30-50	75	50	64	34	59	73	68	82	±0.195	±0.31	16	25	39	62	100
	50	25	25	9	34	34	43	43
50-65	90	60	76	40	71	87	83	99	±0.23	±0.37	19	30	46	74	120
	60	30	30	10	41	41	53	53
65-80	90	60	76	40	73	89	89	105	±0.23	±0.37
	60	30	30	10	43	43	59	59
80-100	107	71	90	47	86	105	106	125	±0.27	±0.435	22	35	54	84	140
	72	36	36	12	51	51	71	71
100-120	107	71	90	47	89	108	114	133	±0.27	±0.435
	72	36	36	12	54	54	79	79
120-140	125	83	106	54	103	126	132	155	±0.315	±0.5	25	40	63	100	160
	85	43	43	14	63	63	92	92
